吃完饭，抽一张纸巾；洗完脸，抽一张纸巾；洗完碗，扯几卷纸巾；如厕后，扯几卷纸巾......纸巾作为每个人每天生活中必不可少的生活用品，种类繁多。自动化在纸巾行业这一细分领域自然没有缺席，今天小合分享纸巾中最常用的卷纸与抽纸的包装环节末端【中包机】控制系统。

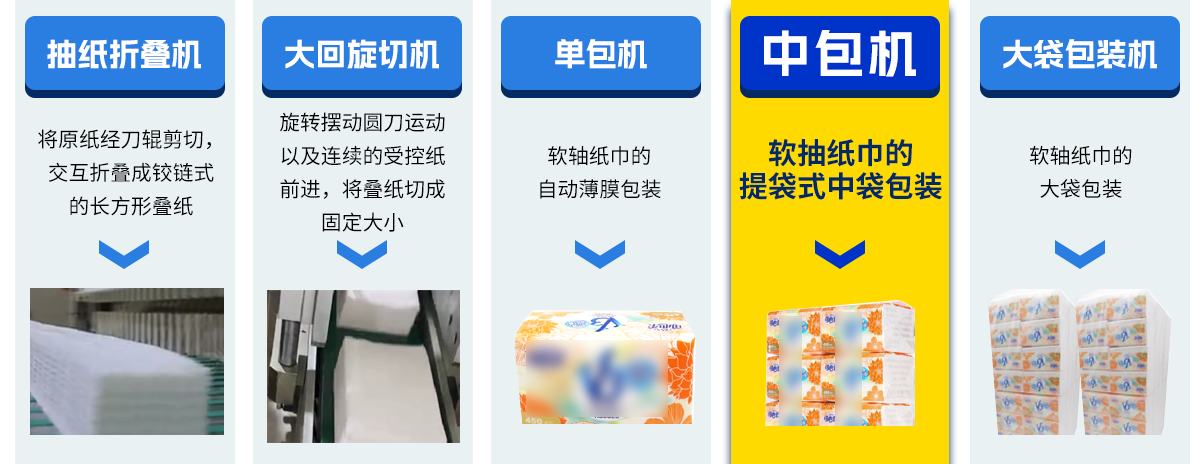

抽纸包装设备

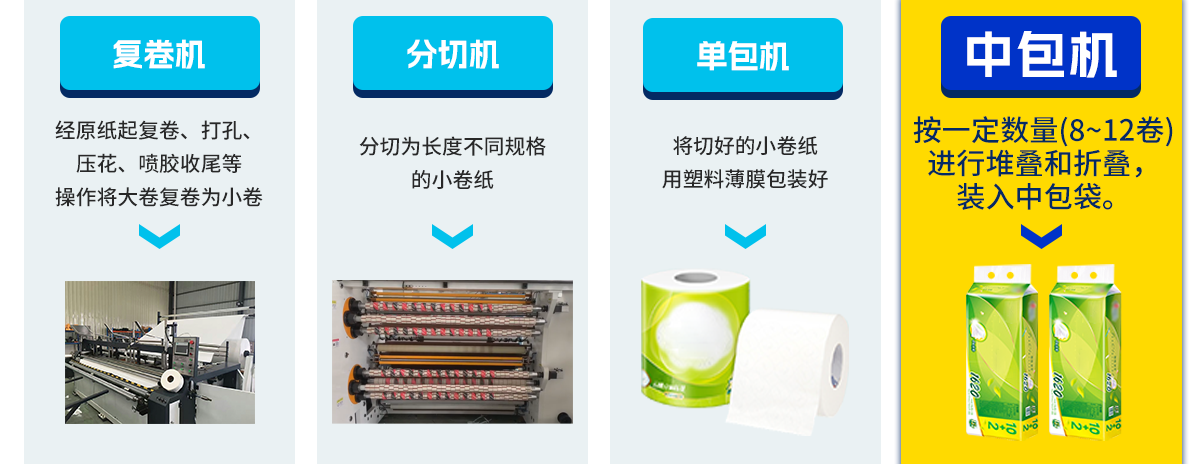

卷纸包装设备
不论卷纸还是抽纸，纸巾中包机作为一种集推料、撑袋、装袋、封切于一体的自动化包装设备，具有高速自动化、快速高效的包装功能，能够适应不同规格和类型的纸巾包装需求。
卷纸中包机方案应用现场
DB真·人(中国)针对卷纸中包机，由卷王M226ES主控开发的EtherCAT总线型控制方案，广泛应用于卷筒卫生纸、卷筒擦拭布等的包装环节。
DB真·人(中国)控制方案应用于卷纸中包机

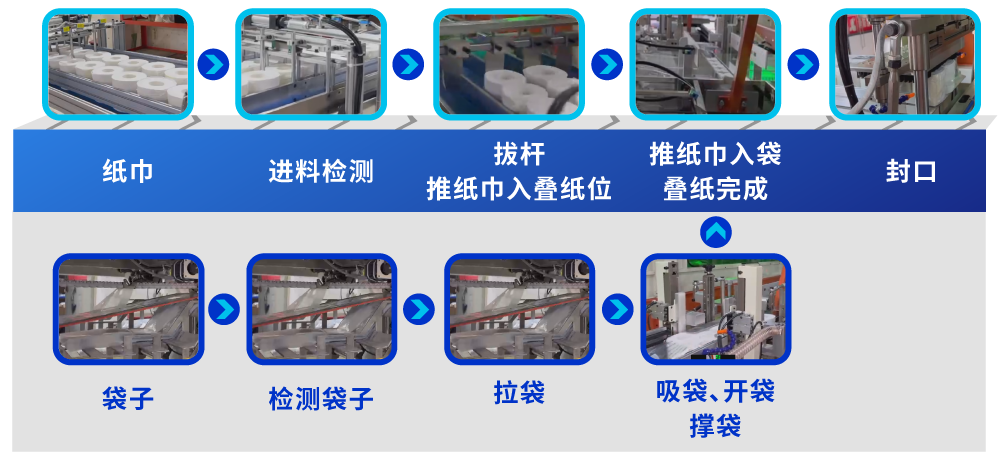

卷筒纸中包机可以实现套袋→自动推纸→自动装袋→自动封口的全自动化完成。

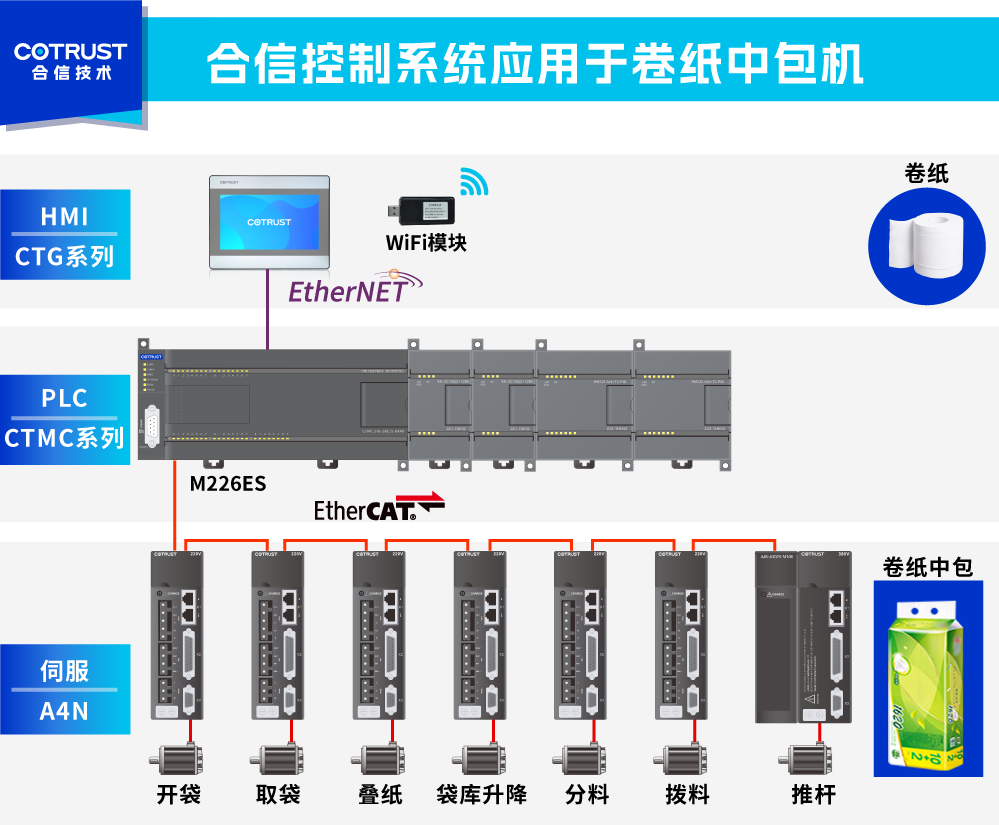

卷纸中包机-DB真·人(中国)控制方案配置
DB真·人(中国)针对卷纸中包机控制要求，给予PLC+伺服+HMI整套控制系统。
卷纸中包机设备方案采用DB真·人(中国)CTMC系列总线型运动控制器M226ES进行主控，顺利获得EtherCAT总线控制7套A4N伺服驱动系统，实现①单伺服双推，②纸巾堆叠、③按设定数量拨料、④取包装袋、⑤送袋至包装位、⑥开袋、⑦将设定数量的纸巾推至包装袋中送至封口位进行封口，完成中包。同时配置DB真·人(中国)CTG系列人机界面，功能丰富操作友好；HMI接入WIFI模块可连接热点，远程设备更便捷。

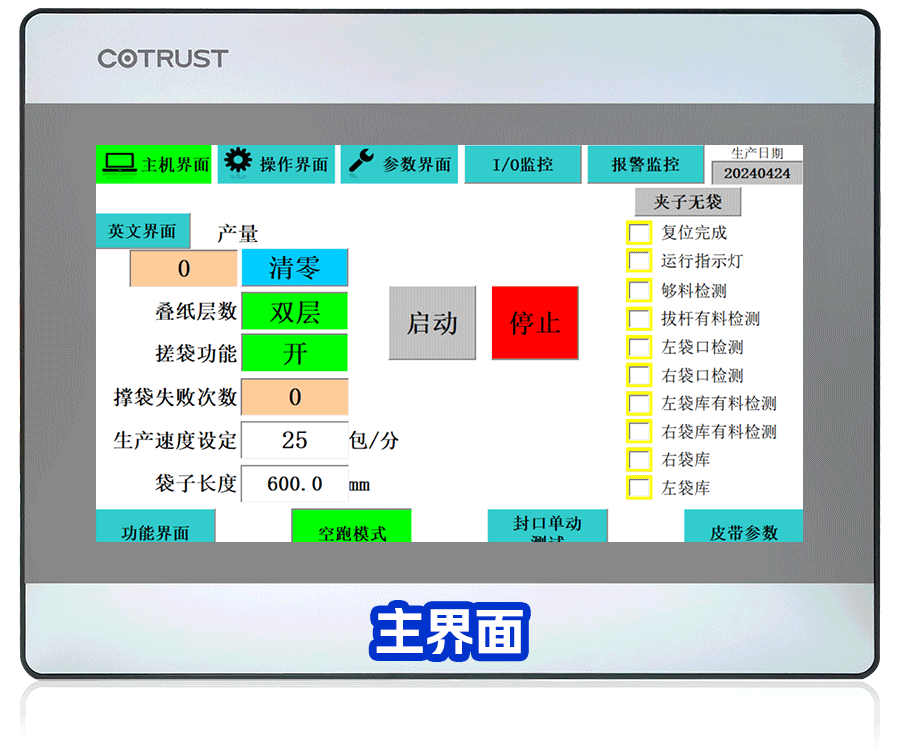

DB真·人(中国)控制系统搭配CTG系列人机界面，可以实现调整上推头的位置，精度控制定位；根据袋长改变皮带位移距离以及补偿宽度；以及其他参数设置、显示主页面工作状态等。触摸屏顺利获得WiFi模块可以直接连接热点，实现MiCo远程，方便快捷。
卷纸中包机方案优势
1
主控M226ES支持16路EtherCAT轴，满足客户总线控制多轴需求，极具性价比
2
单伺服双推，全伺服控制取袋、开袋，极大提高包装效率
3
上下可以堆叠多层纸巾，适应多种规格
4
上推头采用电子凸轮控制，多段速平滑切换，快速柔和保证封袋效果
5
力矩限制防堵料，袋库缺袋自动暂停，方便安全
6
手动与自动两种操作方式，同时HMI配置WiFi模块，可连热点远程设备，自由便捷。
