- 概览
-
规格参数 订货号 经济型CPU H212;32KB程序空间/8KB数据空间，24VDC电源，8DI/8DO(晶体管源型输出，0.5A；端子排列上入下出)；本机1个百兆网口（支持MICO远程），1个RS485口（支持PPI、MODBUS_RTU通讯),1个扩展卡槽支持扩展模拟量扩展板（2AI1AO或4AI2AO），不支持RS485扩展板、CAN扩展板，不支持模块扩展；支持4*50k单相/1*30k双相HSC；支持2*100KHz（Pulse/Dir，方向点可选择不使用）。 CTH2 212-1AD20-0X16
- 技术参数
-
CPU H212 规格项目 8DI/8DO晶体管 8DI/8DO继电器 综合特性 尺寸（宽×高×深） 96×72×80mm 功耗 5W 7W 程序存储器 24KB+8KB（保密库） 数据存储器 8KB 掉电存储器 8KB 数据保存 FlashROM（永久保存） 最大扩展模块数 不支持 最大数字量 12DI/12DO（顺利获得新扩展板适配） 最大模拟量 4AI/2AQ（顺利获得扩展板适配） 电源特性 额定输入电压 DC24V AC220V 输入电压范围 20.4V~28.8V DC 85 V~265V AC 冲击电流 6A @ 28.8VDC 8A @ 264VAC 隔离（现场与逻辑） 无 AC供电：1500V AC 保持时间（掉电） 10ms以上 10ms/20ms以上，120/240V AC +5V电源输出 扩展总线 不支持 BD扩展板总线 200mA（有开关控制） 通信 10mA 100R电阻 传感器+24V电源输出 无 电压范围：20.4~28.8V DC 额定电流：300mA 纹波噪声：峰-峰值小于1V (<10MHz) 隔离(传感器与逻辑)：不隔离 电源告警 电源不足15V告警，报警位SM195.1 常规特性 定时器总数 1ms 4个 10ms 16个 100ms 236个 计数器 256个 累加器 4个 内存存贮器位 256位 内存存储位掉电保持时间 永久保持 局部存储区（L） 64字节独立 顺序控制继电器（S) 256位 时间中断 2个1ms分辨率 边沿中断 4个上升沿和/或4个下降沿（I0.0，I0.1，I0.2，I0.3） 布尔量运算执行时间 ≤0.15µs 浮点运算执行时间 ≤6.2µs 实时时钟 内置，时钟出厂不支持掉电保持，可配置纽扣电池 BD扩展板接口数 1个，支持模拟量扩展板 系统指示灯 LINK/ACT指示灯（绿色） ON：连接
Blinking：传输
OFF：断开
备注：Blinking：间隔200毫秒闪1次。RMC指示灯（绿色） ON：CPU与远程服务器通讯成功（Ethernet通信口参数已正确配置）
OFF：与远程服务器通讯失败或禁止与远程服务器通讯SF/DIAG指示灯（红色） ON：有系统故障
OFF：没有系统故障RUN指示灯（绿色） ON：运行
OFF：停止STOP指示灯（黄色） ON：运行
OFF：停止数字量输入指示灯（绿色） ON：有信号输入
OFF：无信号输入数字量输出指示灯（绿色） ON：有信号输出
OFF：无信号输出运行开关 RUN/STOP 外接电池接口 不支持，可配置纽扣电池，报警位SM195.0 编程卡 支持 存储卡 不支持 运控功能 ⽀持单轴运控
（如定位、速度）功能无 集成的通信功能（PPI/自由口） 通讯接口 1个通信口（PPI从站与自由口模式可切换） PORT0：PPI/自由口，标准RS485电平 PPI波特率(baud) 9.6k、19.2k和187.5k 自由口波特率(baud) 1.2k ~ 115.2k，内置Modbus RTU主站/从站功能 最大站点数 每段32个站，每个网络126个站 最大主站数 32 点到点(PPI主站模式) 是(NETR/NETW)，每条指令最多读/写200字节，同一时刻允许有8条读写指令 MPI连接 一个MPI从站最多连接8个MPI主站 协议类型 连接 PC 下载/上传/监控
连接上位机、人机界面编程或调试
标准MODBUSASCI/RTU通讯、自由格式通讯协议连接数传输数量 Modbus_RTU 主站/从站：每次只能进行一次数据传输，240个字节 每段
最大电缆长度使用隔离中继器 波特率为187.5k时1000米，38.4k时1200米 未使用隔离中继器 50米 以太网通信功能 通信接口 1个标配以太网口 通信标准 符合IEEE802.3 传输速度 10Mbps/100Mbps自适应 自适应交叉连接 支持 硬件接口 RJ45 协议类型 UDP，TCP/IP 配置方式 顺利获得编程软件MagicWorks PLC下载网络块进行配置 协议类型 UDP_PPI协议
Modbus TCP/IP主从站协议
S7主从站协议
Socket
支持PLC间以太网通信
支持MiCo以太网编程最大连接数 8个UDP/PPI不分主从 8个TCP/Modbus不分主从 16个Socket连接，UDP和TCP各8个 8个S7协议，不分主从站 最大单次传输数据 UDP/PPI每次操作最多200字节 TCP/Modbus每次操作最多240字节 Socket每次操作最多512字节 S7协议每次操作最多200字节 通信电缆长度 100M，电缆类型：CAT5e标准以上 隔离 通信口隔离 IP地址复位功能 2秒内陆续在拨5次运行开关 升级固件功能 只支持串口升级 I/O特性 本机数字量输入点数 8 输入类型 漏型/源型 本机数字量输出点数 8 输出类型 固态-MOSFET，源型 继电器-干触点 数字量输入特性 额定电压 24 VDC 输入电压范围 20.4~28.8 VDC 浪涌电压 35 VDC，持续0.5s 逻辑1信号（最小） 15V DC，>2.5mA 逻辑0信号（最大） 5V DC，<1mA 连接2线接近开关传感器（BERO）
允许的漏电流（最大）1mA 输入滤波 可配置，支持3.2ms，6.4ms，默认为6.4ms 隔离(现场与逻辑)隔离组 500 VAC，1分钟 同时接通的输入 8 最大电缆长度 屏蔽：500米(标准输入)、50米(高速计数器输入) 非屏蔽：300米(标准输入) 高速计数特性 脉冲捕捉输入 8 高速计数器 高速计数器 总数 4 单相计数器 4×50KHz，支持HSC0、HSC1、HSC4和HSC5，不支持HSC2和HSC3 AB相计数器 1×30KHz，支持模式9，HSC0 高速计数器的输入点配置 HSC输入信号 模式 中断描述 输入点 HSC0 I0.0 I0.1 HSC1 I0.6 I0.7 HSC4 I0.3 HSC5 I0.4 0 带有内部方向控制的单相计数器 时钟 -- 9 A/B相正交计数器 时钟A 时钟B 数字量输出特性 输出额定电压 DC：24V DC：24V，AC：110V/220V 输出电压范围 DC：5～30V DC：5～30V，AC：5～250V 输出电流（最大） 0.5A 2A 浪涌电流 8A，100ms 5A，4s@10%占空比 灯负载 5W DC：30W /AC：200W 导通电阻 典型值0.3Ω，最大0.6Ω 最大0.2Ω 输出延迟（最大）
断开到接通/接通到断开断开到接通：
2us（Q0.0，Q0.1），---15us（其它）断开到接通：最大10ms 接通到断开：
10us（Q0.0，Q0.1），---130us（其它）接通到断开：最大10ms 机械寿命（无负载） 无 10,000,000 触点寿命（额定负载） 无 100,000 同时接通的输出 8 两个输出并联 不支持 是，仅输出同组时 最大电缆长度 屏蔽 500米 非屏蔽 150米 高速计数特性 脉冲输出 2*100KHZ运控输出（注模式不能同时使用） 不支持 支持脉冲库 支持运控库 motion_ctrl_lib 不支持 对应应用点 脉冲点：Q0.0/Q0.1
方向点：Q0.2/Q0.3不支持 特殊功能 方向点可选择不使用 不支持
- 典型应用
- 安装规格
-
产品的安装和运行要求

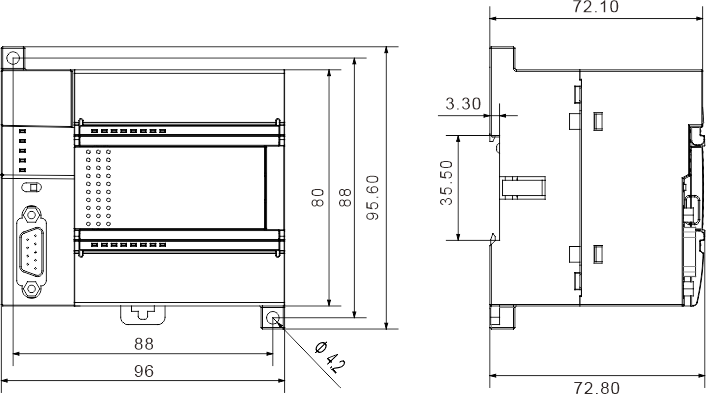

安装尺寸：
端子接线：
CTH2 212-1AD20-0X16
