- 概览
-
订货数据 ：
名称
规格描述
订货号
DQT-080S1数字量模块
晶体管输出， 8 x 24VDC
CTH3 DQT-080S1
DQT-160S1数字量模块
晶体管输出， 16 x 24VDC
CTH3 DQT-160S1
DQT-320S1数字量模块
晶体管输出， 32 x 24VDC
CTH3 DQT-320S1
DQR-080S1数字量模块
继电器输出，8点，2A
CTH3 DQR-080S1
DQR-160S1数字量模块
继电器输出，16点，2A
CTH3 DQR-160S1
DQN-160S1数字量模块
晶体管漏型输出，16 x 24VDC
CTH3 DQN-160S1
产品特点：
抗干扰能力强,信号模块均采用光电隔离技术,信号采集准确稳定；供电电源有反接保护,浪涌吸收功能,可适用于恶劣的工业环境；
带过压、过流保护功能。
- 技术参数
-
规格参数
数字量输出模块技术规格 产品型号 DQT-08 DQT-16 DQT-32-S2 DQR-08 DQR-16 DQN-16 订货号 CTH3 DQT-080S1 CTH3 DQT-160S1 CTH3 DQT-320S2 CTH3 DQR-080S1 CTH3 DQR-160S1 CTH3 DQN-160S1 尺寸(W×H×D) 34×115×100mm
34×115×100 mm输出点数 8 16 32 8 16 16 电流消耗 24VDC 50mA 95mA 180mA 64mA 130mA - +5V总线 70mA 120mA 210mA 45mA 60mA 130mA 输出类型 固态-MOSFET,源型 继电器-干触点 固态-MOSFET，NPN 漏型 输出额定电压 24VDC DC:24V,AC:110V/220V 24V DC 输出电压范围 20.4~28.8VDC DC:5～30V,AC:5～250V 20.4V~28.8V DC 逻辑1(最小) 20VDC — 逻辑0(最大) 0.1VDC,10KΩ负载 — 输出电流(最大) 0.5A 2A 0.5A 每个公共端电流 最大 4A 最大16A 最大 4A 输出漏电流(最大) 15uA — 10uA 浪涌电流 8A，100ms 5A,4s@10%占空比 8A，100ms 灯负载 5W DC:30W/AC:200W 5W 接触电阻 0.3Ω，最大0.6Ω 最大为0.2Ω 典型 0.15Ω，最大值 0.3Ω 输出延迟 断开到接通(最大):50us,接通到断开(最大):200us 最大10ms 断开到接通：50us，接通到断开：200us 输出频率(最大) 1kHz 阻性负载：10Hz，灯负载：1Hz，感性负载：0.5Hz 1kHz 机械寿命(无负载) — 10,000,000 - 触点寿命(额定负载） — 100,000 - 隔离 现场到逻辑 500VAc,持续1min 500VAC,持续1min 500V AC，持续 1min 线圈到触点 — 1500VAC,持续1min - 每组隔离点数 8 8 8 8 8 8 同时接通输出点数 8 16 32 8 16 16 两个输出并联 支持同组内两个输出并联 电缆长度 屏蔽 500m 非屏蔽 150m 注 ：CTH3 DQT-320S2采用插拔式压线端子
- 典型应用
- 安装规格
-

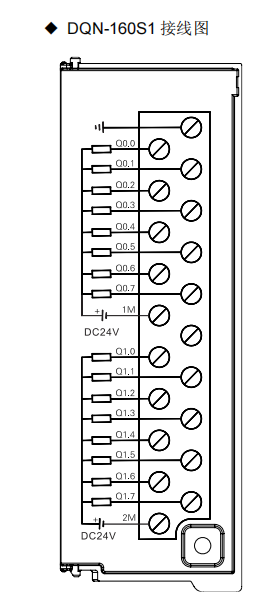

接线规格

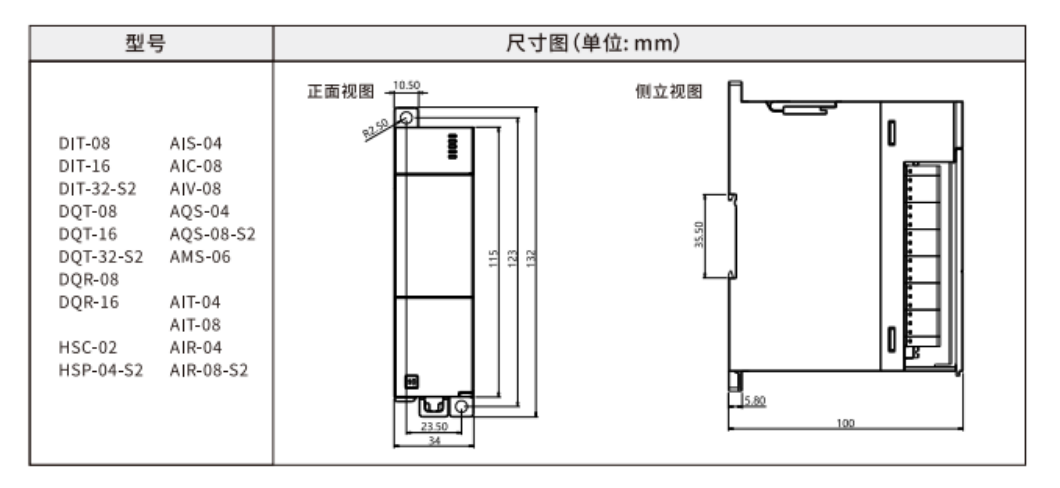

尺寸图
