- 概览
-
订货数据：
规格参数
订货号
TrustPLC CTSC-100 CPU124，220VAC电源，14DI×24VDC，10DO×Relay，双通信口
CTS7 114-1BD20-0X24
- 技术参数
-
性能参数
物理特性
尺寸(宽×高×深)
137×80×62mm
功耗
7W
存储器特性
程序存储器
12KB,8KB为普通用户程序空间，4KB为加密用户程序空间
数据存储器
8KB
掉电保持电源
采用钮扣电池
常规特性
定时器总数
1ms
10ms
100ms
128（T0-T127）
4
16
108
计数器总数
128(采用钮扣电池)
内存存贮器位
256(采用钮扣电池)
时间中断
2×1ms分辨率
边沿中断
4个上升沿和/或4个下降沿
布尔量运算执行时间
0.5µs
浮点运算执行时间
16µs
实时时钟
支持
集成的通信功能
通讯接口
2个通信口，PORT0:PPI， RS485电平，
FPROT:自由通讯口，RS485
PPI波特率
9.6, 19.2kbps
自由口波特率
1.2k至 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
115.2k时1000米
38.4k时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32 点到点(PPI主站模式)
否
电源功能
输入电压范围
85-264VAC(47-63HZ)
为扩展总线给予+5V电源
给予，500mA
24 VDC传感器电源
给予，240mA
I/O特性
本机数字量输入点数
14
输入类型
漏型/源型
本机数字量输出点数
10
输出类型
继电器，干触点
数字I/O映象区
128 (64输入/64输出)
模拟I/O映象区
32(16输入/16输出)
允许最大扩展I/O模块数
3
最大数字量I/O点数
48
最大模拟量I/O点数
12AI/6AO
脉冲捕捉输入
14
高速计数器
单相计数器
双相计数器
4×50KHz，支持HSC0、HSC1、HSC2和HSC3，不支持HSC4和HSC5
1×30KHZ，支持模式9，HSC0
数字量输入特性
本机集成数字量输入点数
14
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
30V DC
逻辑1信号 (最小)
逻辑0信号 (最大)
14 VDC，2.5mA
5 VDC，1mA
隔离(现场与逻辑)
光电隔离
隔离组
有
500V AC，1分钟
见接线图
同时接通的输入
14
最大电缆长度
屏蔽
非屏蔽
500米(标准输入)、50米(高速计数器输入)
300米(标准输入)
数字量输出特性
本机集成数字量输出点数
10
输出类型
继电器，干触点
每点额定电流(最大)
浪涌电流(最大)
2A
5A，4S@10%占空比
灯负载(最大)
30 WDC/200WAC
接通电阻(接点)
0.2欧姆
同时接通的输出
10
两个输出并联
否
最大电缆长度
屏蔽
非屏蔽
500米(标准输出)
150米(标准输出)
配件及相应链接：
1、编程电缆：CTS7 191-USB30；
2、电池：普通2030钮扣电池，本公司不供货；
3、编程卡：CTS7 291-PC001；
4、差分模块：CTS7 291-EC001；
- 典型应用

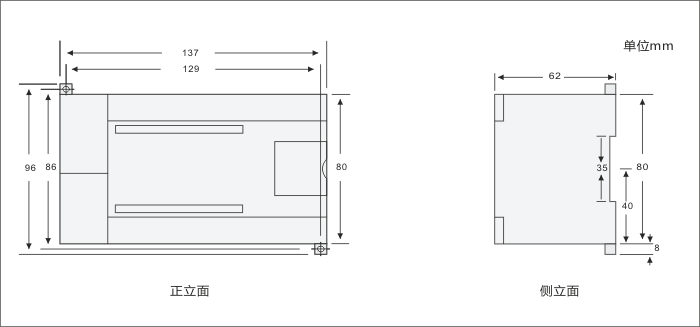

- 安装规格
-
通讯端口定义连接器
插针号
FPORT（RS485)
PORT0(RS485)
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
逻辑地
逻辑地
6
+5V，100Ω串联电阻器
+5V，100Ω串联电阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
连接器外壳
机壳接地
机壳接地
