- 概览
-
订货数据：
规格参数 订货号 TrustPLC CTSC-200 EM231高速高精度模拟量输入模块，2路电压输入, 16BIT，集成两路10V DC输出 CTS7 231-7HB32
- 技术参数
-
性能参数
物理特性 尺寸(宽×高×深) 71×80×62 mm 功耗 3.5W 电流损耗 +5V DC消耗电流 40 mA L+ 35 mA L+线圈电压范围 20.4～28.8V DC LED灯指示 24V 电源状态，亮表示电源正常，灭表示电源故障 电源部分 输出电压 10V DC 额定输出电流 10mA 输出短路保护 是 模拟量输入特性 输入点数 2 隔离(现场与逻辑电路间) 有 输入类型 差分输入 量程 ±10V, ±5V 最大输入电压 30V 最大输入电流 25 mA 极性反接保护 有 允许的差分电压 UCM电压 3V 输入地与电源地之间的最大差分电压 75V DC 电流输入 0～20 mA 测量原理 陆续在接近 每通道转换时间 小于1ms 两通道最大转换时间 小于2ms 精度 15位+符号位 共模抑制比 大于85dB，DC - 60Hz 电压测量误差(极限值) 小于0.1% 线性误差 (整个量程) ± 0.025 % AD转换器分辨率 16位
- 典型应用
-
●量程选择下表所示为如何用DIP开关设置EM 231-7HB模块的量程。开关1、2和3可选择模拟量输入范围。所有的输入设置成相同的模拟量输入范围。下表中，ON为接通，OFF为断开。需要特别注意的是，未使用的DIP开关SW4～SW6，必须设置到OFF的位置。SW1 SW2 SW3 满量程输入 分辨率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
滤波特性选择表下表所示为如何用DIP开关设置EM 231-7HB模块的滤波功能，模块出厂默认SW6为OFF开关 设置特性 阶跃相应时间 SW6 OFF：加滤波 OFF：2 mS ON：不加滤波 ON：1 mS 输入数据格式

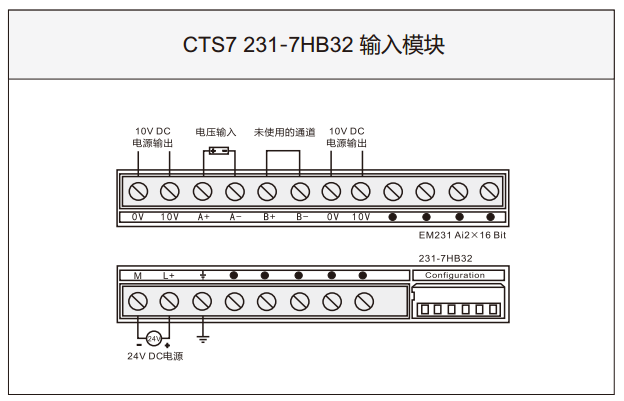

- 安装规格
-
