- 概览
-
订货数据
规格参数
订货号
TrustPLC CTSC-200 CPU226M-CAN，24VDC电源，14DI×24VDC，10DO×24VDC，2个PPI/自由口，1个CAN通信口（Pulse/Dir或PTO/PWM）
CTS7 216-1AC33-0X24
- 技术参数
-
性能参数
物理特性
尺寸(宽×高×深)
137×80×62mm
功耗
11W
存储器特性
程序存储器
72KB,24KB为普通用户程序空间，48KB为加密用户程序空间
数据存储器
基本10KB，可扩展至110KB
超级电容
约112小时（典型值）
外接电池（可选）
约200天
常规特性
定时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256(由超级电容备份)
内存存贮器位
256(由超级电容备份)
内存存贮器位掉电保持
112（存储在EEPROM）
时间中断
2×1ms分辨率
边沿中断
4个上升沿和/或4个下降沿
模拟电位器
2个8位分辨率
布尔量运算执行时间
0.15µs
浮点运算执行时间
8µs
时钟
内置
电源供应
+5V
24V
660mA
280mA
集成的通信功能（PPI/自由口）
通信接口
2个(DB9端口)；
PORT0:PPI/自由口, RS485
PORT1:PPI/自由口, RS485
PPI波特率
9.6kbps, 19.2kbps和187.5kbps
自由口波特率
1.2kbps至 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4Kbps时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是（NETR/NETW），共8个，2个保留
集成的通信功能（CANopen）
通信接口
1个（4孔端子）
功能详见“CANopen通信接口表”
I/O特性
本机数字量输入点数
14
输入类型
漏型/源型
本机数字量输出点数
10
输出类型
固态-MOSFET(源型)
数字I/O映象区
（不包括可访问区）
256 (128输入/128输出)
模拟I/O映象区
（不包括可访问区）
64(32输入/32输出)
允许最大扩展I/O模块数
7
脉冲捕捉输入
14
高速计数器
总数
单相计数器
两相计数器
6
6×30KHZ
4×20KHZ
数字量输入特性
本机集成数字量输入点数
14
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
30V DC
逻辑1信号 (最小)
逻辑0信号 (最大)
18 VDC，2.5mA
5 VDC，1mA
隔离(现场与逻辑)
光电隔离
隔离组
有
500V AC，1分钟

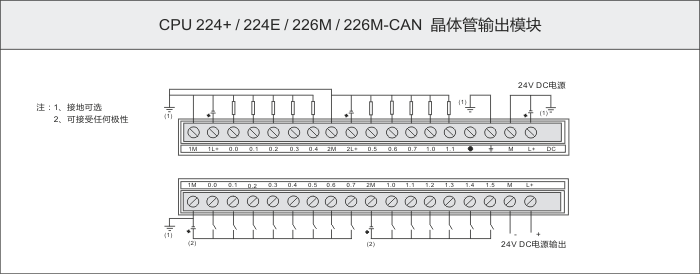

见接线图
同时接通的输入
14
最大电缆长度
屏蔽
非屏蔽
500米(标准输入)、50米(高速计数器输入)
300米(标准输入)
数字量输出特性
本机集成数字量输出点数
10
输出类型
固态-MOSFET(源型)
每点额定电流(最大)
浪涌电流(最大)
0.75A
8A，100毫秒
灯负载(最大)
5W
接通电阻(接点)
0.3欧姆，最大0.6欧姆
高速脉冲输出
PTO/PWM2×20KHz
PTP/Speed_ctrl等指令：2×50KHz
同时接通的输出
10
两个输出并联
是，仅输出同组时
最大电缆长度
屏蔽
非屏蔽
500米(标准输出)
150米(标准输出)
- 典型应用
-
应用特点：3个通信口、高速的运算能力、大的程序空间及强大的扩展能力，满足很多高性能及较多模拟控制的复杂控制场合。
- 安装规格
-
<
连接器
插针号
PORT1（RS485)
PORT0(RS485)
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS-485信号B
RS-485信号B
4
RTS(TTL)
RTS(TTL)
5
逻辑地
逻辑地
6
+5V，100Ω串联电阻器
+5V，100Ω串联电阻器
7
+24V
+24V
8
RS-485信号A
RS-485信号A
9
/
/
连接器外壳
机壳接地
机壳接地
连接器
插针号
信号描述
1
屏蔽地
2
CAN_H
3
CAN_L
4
终端电阻选择(和3#脚短接表示加终端电阻)
