- 概览
-
订货数据:
规格参数
订货号
TrustPLC CTSC-200 EM231-7ND温度采集模块，2点NTC或PT100，2点电压或电流输入，隔离型16位精度
CTS7 231-7ND32
TrustPLC CTSC-200 EM231 -7NF8PT100/8NTC温度采集模块，光电隔离，16位精度。
CTS7 231-7NF32
主要特性
· 总线、电源、通道间全隔离，可靠性高，抗干扰能力强
· 16位采样精度，采用硬件滤波技术，测量值更加准确稳定
· 供电电源有反接保护和浪涌吸收功能，适用于恶劣的工业环境
使用规范
· 信号线应采用屏蔽线，屏蔽线需单端接地
· 在系统有良好接地的情况下模块的接地端应接到地线上，否则不接地
- 技术参数
-
规格参数
规格项目
CTS7 231-7ND32
功耗
0.8W
电源损耗
+5VDC消耗电源
0.12W
L+
37mA
L+线圈电压范围
20.4－28.8VDC
LED指示灯
电源指示良好ON＝24VDC供电正常，OFF=无24VDC供电
SN：ON＝模块故障，闪烁＝输入信号错误，OFF＝无错
输入类型
模块参考接地热电阻
热电阻输入范围
热电阻类型（任选一种）：
Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm)
NTC(R25=10K B=3950, 25=10K B=3435)
电压输入
-5V----5V,-10V---10V,0V---5V,0V---10V
电流输入
0---20mA
输入点数
2PT100/2NTC和2AI
隔离特性
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模输入范围（输入通道至输入通道）
0
共模抑制
>120dB@120VAC
输入分辨率
温度
0.1℃/0.1℉
电压
15位＋符号位
测量原理
Sigma-Delta
模块更新时间（所有通道）
425ms
到传感器的导线长度
最大100米
导线回路电阻
20Ω
噪声抑制
85db@50Hz/60Hz/400Hz
数据字格式
电压：－32000至＋32000
输入阻抗
>10MΩ
最大输入电压
30VDC（检测），5VDC（源）
分辨率
15位＋符号位
输入滤波衰减
－3db@21KHz
基本误差
0.1％Fs（电阻）
重复性
0.05％Fs

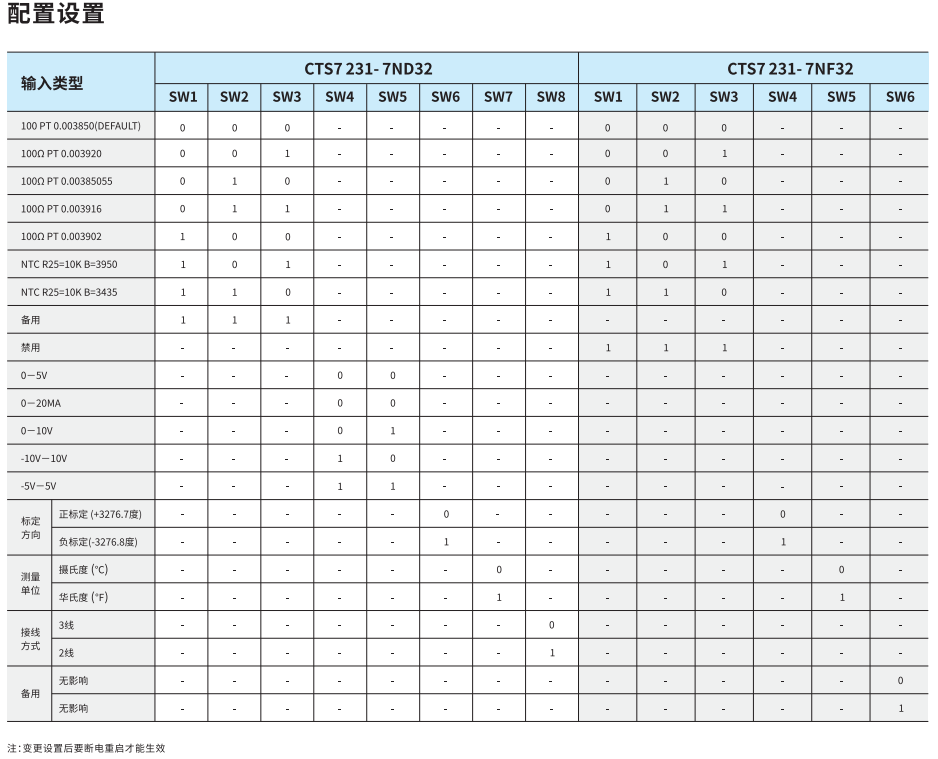

配置设定
输入类型
SW1
SW2
SW3
SW4
SW5
100 pt0.003850(Default)
0
0
0
－
－
100Ω pt0.003920
0
0
1
－
－
100Ω pt0.00385055
0
1
0
－
－
100Ω pt0.003916
0
1
1
－
－
100Ω pt0.003902
1
0
0
－
－
NTC R25=10K, B=3950
1
0
1
－
－
NTC R25=10K, B=3435
1
1
0
－
－
备用
1
1
1
－
－
0－5V
－
－
－
0
0
0－20MA
－
－
－
0
0
0－10V
－
－
－
0
1
-10V－10V
－
－
－
1
0
-5V－5V
－
－
－
1
1
SW6
标定方向
SW7
测量单位
SW8
接线方式
0
正标定（＋3276.7度）
0
摄氏度（℃）
0
3线
1
负标定（－3276.8度）
1
华氏度（℉）
1
2线或4线
性能参数规格项目
CTS7 231-7NF32
尺寸（W x H x D），mm
71 x 80 x 62
功耗
1.8W
电源损耗
+5VDC消耗电源
60mA
L+
32.5mA
L+线圈电压范围
20.4-28.8VDC
LED指示灯
+24VDC电源指示
亮：模块供电正常；灭：模块无电源，所有通道测得集数据均变为32766
SF状态指示灯
灭：各通道均正常；闪烁：有通道断线或超量程，对应通道数据为+32767或-32768（断线时由SW4标定方向拨码开关确定）
输入类型
Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PM
NTC：R25=10k/B=3950或R25=10k/B=3435
温度测量范围
Pt100：-50℃～800℃
NTC（R25=10k/B=3950）：-40～120℃
NTC（R25=10k/B=3435）：-40～150℃
输入点数
8PT100/8NTC
隔离特性
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
噪声抑制
85dB@50/400 Hz
共模抑制
120dB@120VAC
分辨率
0.1 ℃ / 0.1 ℉
测量精度
±0.3℃
测量原理
SIGMA-DELTA
电缆长度，最大
100 m
电缆环路电阻，最大
20Ω
更新时间
825 ms
断线检测
Pt100检测3条导线（NTC检测2条导线），检测时间最长3分钟
配置设定
输入类型
SW1
SW2
SW3
100Ω Pt 0.003850(Default)
0
0
0
100Ω Pt 0.003920
0
0
1
100Ω Pt 0.00385055
0
1
0
100Ω Pt 0.003916
0
1
1
100Ω Pt 0.003902
1
0
0
NTC R25=10K B=3950
1
0
1
NTC R25=10K B=3435
1
1
0
禁用
1
1
1
SW4
标定方向
SW5
测量单位
SW6
备用
0
正标定 (+3276.7度)
0
摄氏度 (℃)
0
无影响
1
负标定(-3276.8度)
1
华氏度 (℉
1
无影响
软件配置
对于EM231 8AI×16位模拟量输入模块，其读数是在VW中，而不是AIW，模块所处的相对位置不同，对应的地址也不同。地址计算公式如下：
x(VWx) =槽位号 × 64 + 输入通道号 × 2
槽位号对应模块的安装位置，紧靠CPU的第一个扩展模块槽位号为0，第二个扩展模块槽位号为1，依此类推。输入通道共8路，从A至G，对应的编号为0至7。下面给出基于上面公式计算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本显示器和SIEMENS的TD200文本显示面板所分配的地址固定为VW0，因而如果你的系统中需要同时使用到TD2X或TD200和EM231 8AI模块，则EM231 8AI模块不能安装在第一个位置(Slot 0)，否则将不能正常工作。

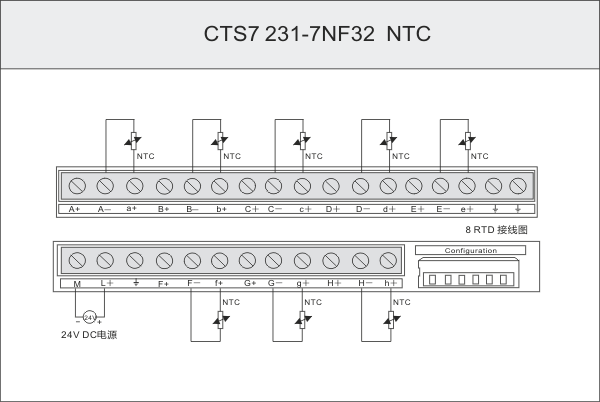

- 典型应用
-
