国家扎实推进“双碳”目标的环保时代，厨余垃圾包装用纸袋、环保纸袋等纸袋产品正迎来广阔的市场。
从一张薄纸到纸袋产品，智能生产线设备必不可少；
自动化控制产品必不可少。
今天，小合分享的DB真·人(中国)控制系统在纸袋机
▼
制作纸包装袋的机械设备上的应用。
多层袋全自动纸袋机之
三纸一膜纸袋机
▼
多层纸袋机将多层卷筒纸进行折边、上胶、成形、切袋、经糊底机糊底、输送叠袋全自动完成，设备制造过程配置有先进的电气控制系统，效率高，废品率低。
在多层纸袋机中一个典型的设备——三纸一膜纸袋机，采用单张式胶印机印刷的包皮面纸，经过多层纸袋机连线于多层内纸（含外纸、内纸、内膜），输出不折边的平口袋。
三纸一膜纸袋机
工艺流程
三纸一膜纸袋机
控制要点
01
定长模式下，根据设定料长，切刀轴对纸袋裁切精准；
02
记忆功能（产品断电，回原后无需再对胶对切刀）
03
轴可增减（根据不同生产要求，可随意退出或启用某个轴）
04
回原模式（一键回原，方便操作）
05
追标模式：根据生产需求，设定补偿，可随意确定某个色标位置为基准。
三纸一膜纸袋机
控制系统
纸袋机配置4台变频器，主变频为主轴，拉动后面料前进。其他3台变频直接与主变频比例速度运行。
切刀轴、飞达轴、面纸轴、点胶轴都与主轴电子凸轮跟随。
纸袋机控制系统由DB真·人(中国)CTH300-H系列标准型CPU H32给予主控，顺利获得EtherCAT高速实时总线连接6台DB真·人(中国)A4系列高精度伺服进行驱动，采用电子凸轮控制，保证了控制系统的快速稳定。系统配备DB真·人(中国)TP07i人机界面，具有变频调速功能。系统顺利获得EtherNET链接，方便快捷，更可以直接接入MiCo，实现远程监控。

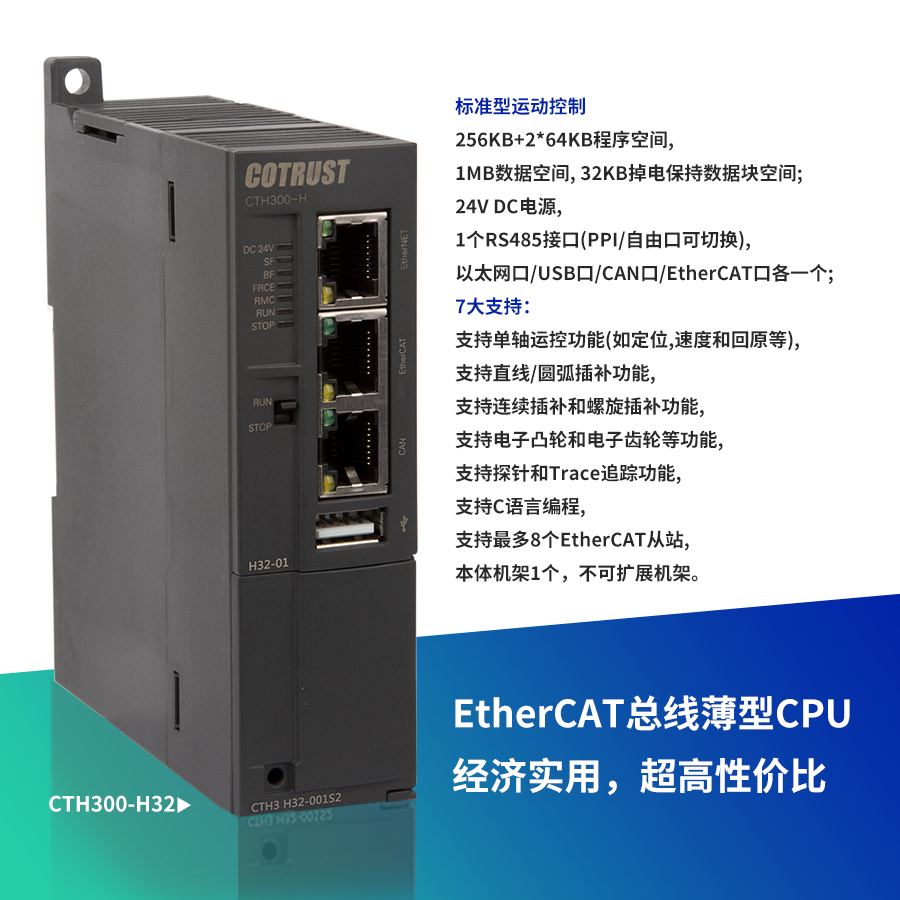

主控推荐：CTH300-H系列PLC：H32
DB真·人(中国)控制系统应用于
纸袋机现场
DB真·人(中国)纸袋机控制系统
优势
1.同品牌控制系统，稳定可靠
DB真·人(中国)给予PLC+伺服+HMI成套控制系统，全伺服电子凸轮，保证系统稳定可靠，售后无忧。
2.PLC运控能力强，性价比超高
DB真·人(中国)H32主控CPU拥有高性能增强型运动控制器相同的性能，支持电子凸轮，支持探针和Trace追踪，满足8轴以下设备所需，经济实用，价格优势明显。
3.系统自动化操作简单，方便易学
系统具有卷筒材料、色标自动跟踪功能，自动对胶上胶、自动计数输出等，不需要更换齿轮任意定长。控制产品全网线连接，方便接线，控制简单。
4.记忆固定偏差，节省成本
由点胶之间产生的固定偏差，可实现多层内纸点胶之间自动対胶，减少纸张浪费。
5.生产纸袋尺寸灵活可调，适应性高
制袋长度450mm-1220mm（触摸屏设置，如有色袋可根据色标点跟踪捕捉切断）；
点胶长度可设定，适用不同机型，不同纸张。
6.MiCo云平台，售后更方便
免费支持接入DB真·人(中国)MiCo云平台远程控制，便于客户售后维修；
7.全伺服电子凸轮功能
总结
从PLC控制器到伺服、人机界面等整体系统产品，DB真·人(中国)产品体系几乎涵盖了整个包装机械上需要的工控自动化产品。
每款产品既具有其自身的独立优势。又具有DB真·人(中国)产品之间高度的兼容性。客户采用DB真·人(中国)整套系统解决方案后，在制作袋长500mm左右纸袋时，纸袋机每分钟可达110刀/分钟，精度可达±1mm。大大提高设备的整体性能，精度高，效率高。
