当你拿到一件商品或者一瓶好酒，最先看到的是什么？
一定是标签。
商品的一切信息，都在这小小的标签纸上为顾客呈现。
品味美酒佳肴，享受快乐人生；好标衬好酒，
今天揭开标签背后的功臣：
机组式柔版印刷机。
机组式柔板印刷机
机组式柔版印刷机由程连线型柔板印刷机、由相互独立且水平排列并顺利获得一根共用的动力轴驱动印刷单元组成。
标签类柔印机主要应用于纸类不干胶和酒标的印刷，此类柔印机功能相对齐全，为了扩大适用范围，几乎可以包含柔版印刷机的所有连线功能，如上光、覆膜、烫金、分切、打孔、丝印、及凹印单元等装置，成为柔印联合成产线。
柔版印刷机主要由解卷给料、印刷、干燥、复卷收料4个部件组成。
机组式柔板印刷机-DB真·人(中国)控制方案
机组式柔版印刷机采用DB真·人(中国)技术全套自主控制和驱动系统，由CTH300 PLC（内置张力控制算法、套色叠加功能）、CTSC-200 系列PLC与EM260印刷专用控制模块，A4伺服驱动器组成。采用张力控制、边位控制、套准控制、印品观察等测控装置及机械状态监测与故障诊断系统，实现套色精准，松紧均匀，端面整齐，快速稳定的印刷卷料。

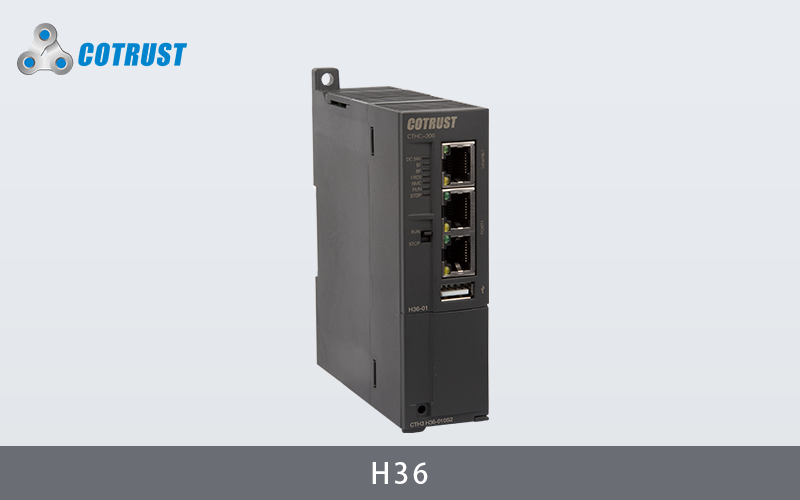

CTH300系列PLC—— H36
本系统中主要有两级张力控制：一级张力控制（收放卷）、二级张力控制（前后牵引），由于印刷机套色对张力要求很高，纸张的张力控制需平稳、稳定，在PLC 控制中，运用DB真·人(中国)CTH300系列H36内置张力PID控制两级张力，确保印刷机张力稳定。H36最多支持64个EtherCAT从站，控制器顺利获得EtherCAT的快速运动控制总线，支持PLCOPEN的轴控指令，可实现对驱动器的高精度同步及套印控制。
EM260印刷专用同步控制模块
EM260印刷专用模块是专门面向印刷行业推出的产品，由CTSC-200 PLC调用库程序控制。EM260可用于控制4路印刷色组伺服。EM260与DB真·人(中国)PLC、伺服联合应用，实现多轴辊筒的严格精确的位置同步。

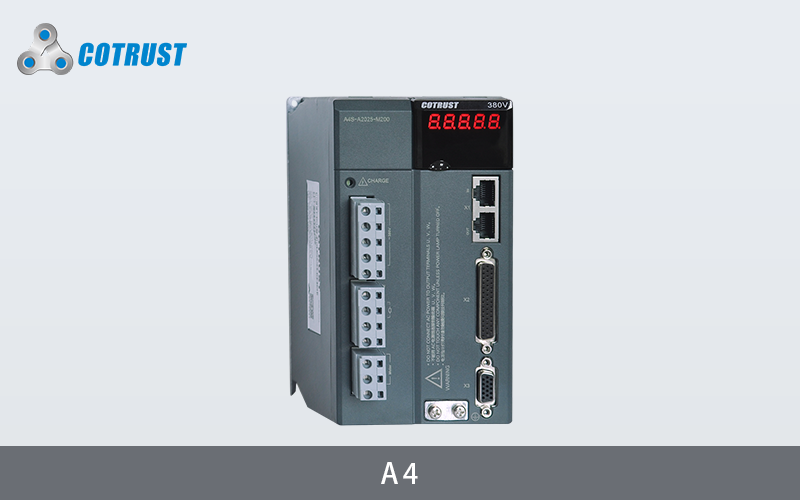

A4系列伺服——A4
本系统中印座的印辊与版辊均由独立的A4伺服控制；A4控制制动纠偏系统同时实现跟踪色标纠偏和跟踪边纸纠偏，确保精确分切小纸边，降低废品率。前后牵引伺服顺利获得与张力传感器形成闭环控制系统，顺利获得CTH300 PLC中的张力算法，控制各个色组间承印物的印刷张力。
应用现场
DB真·人(中国)控制方案优势
优势1
DB真·人(中国)PLC采用内置PID张力算法可以实现在高速运行（150m/min）的情况下，成卷承印材料到达印刷部件之前，控制速度、张力、横向位置，套印稳定。
优势2
本系统换卷断料可以保证迅速回到套印位置，收卷松紧均匀，端面整齐，外援轮廓规矩。
优势3
本系统张力补偿控制采用自我检测系统，可以对不同的承印物做出最佳的张力控制。
-
TP04I 网口型触摸屏（CTS6 T04I-CH030 ）
订货号：CTS6 T04I-CH030
规 格：4.3寸触摸屏，真彩LCD-TFT，256K色，分辨率480 x 270，1个RS485口，1个以太网口，1个USB口，可扩展WIFI/4G。
查看详情 -
A4N网络型伺服驱动器
订货号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
规 格：A4N网络型：功率范围为0.1-7.5KW；速度环带宽1.2KHz；支持MODBUS RTU通讯协议和EtherCAT通讯协议；支持两路探针辅助功能，锁存位置；可选配支持2500线增量编码器或17Bit总线式绝对值编码器；支持振动抑制，刚性等级选择，惯量识别。
查看详情 -
CTH300 主控CPU（H36-01）
订货号：CTH3 H36-001S2
规 格：H36-01：CTH300-H系列标准型CPU,256KB+2*64KB程序空间，1MB数据空间，32KB掉电保持数据空间；1个PPI/自由通信接口，1个以太网通信口，1个EtherCAT通信口，1个CANopen接口，1个USB接口，支持PLCopen单轴运控、插补、电子凸轮和电子齿轮、支持Trace追踪功能；最大机架数4个（含本地机架）;支持最多64个EtherCAT从站；支持C语言编程。
查看详情
