充电桩潜力市场
发改委印发的《电动汽车充电基础设施开展指南（2015-2022）》显示，我国充电基础设施开展的目标是到2020年，建成集中充换电站1.2万座，分散充电桩480万个，满足全国500万辆电动汽车充电需求。
充电桩潜力市场--标准
行业针对性：新能源电动汽车充电桩领域
满足需求： 《电动车辆传导充电系统一般要求》
国家标准及行业标准：GB/T 18487.1-2015
A：GB/T 20234《电动汽车传导充电用连接装置》
B：GB/T 27930《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》
充电桩——产品要求（直流充电桩）

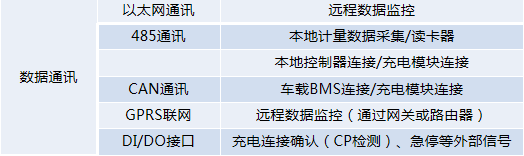

数据通讯要求：
安全设计要求：

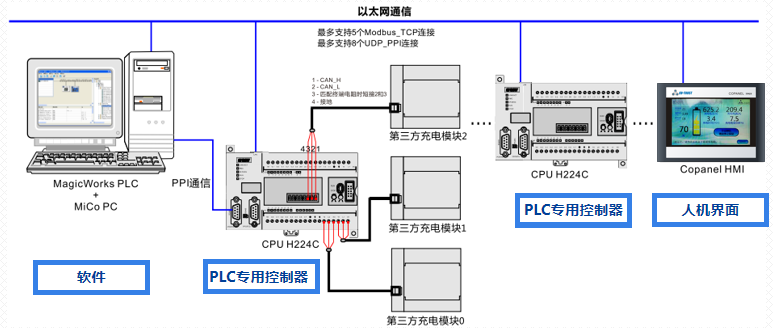

专用充电桩控制器系统的典型网络架构

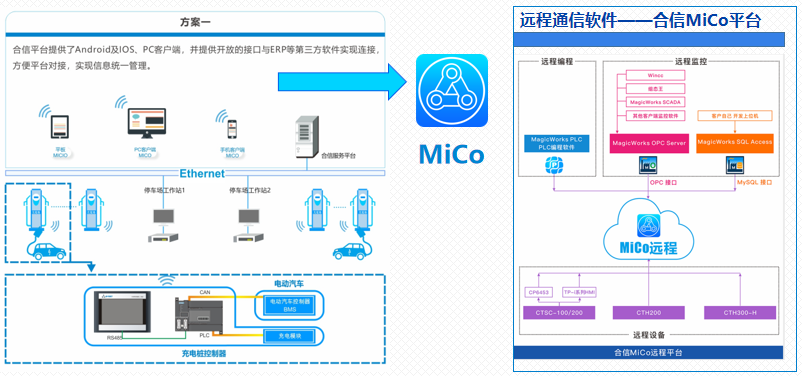

充电桩设备物联网解决方案——方案一

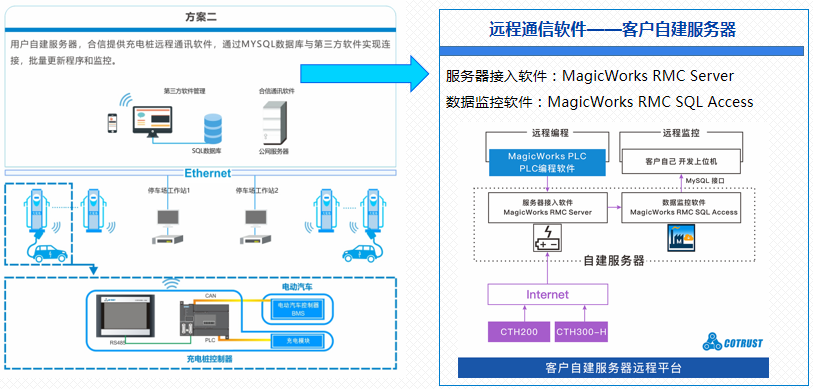

充电桩设备物联网解决方案——方案一

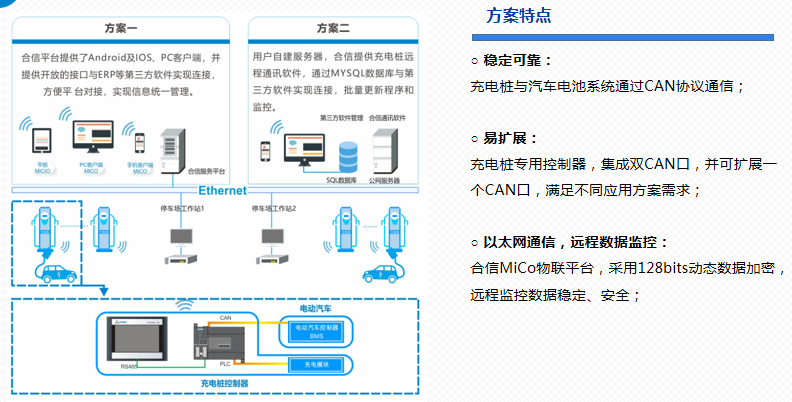

充电桩设备物联网解决方案

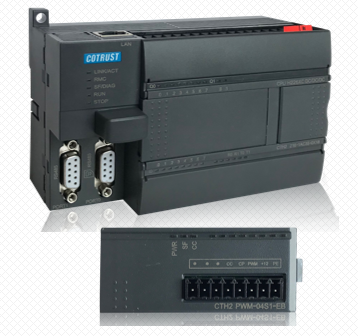

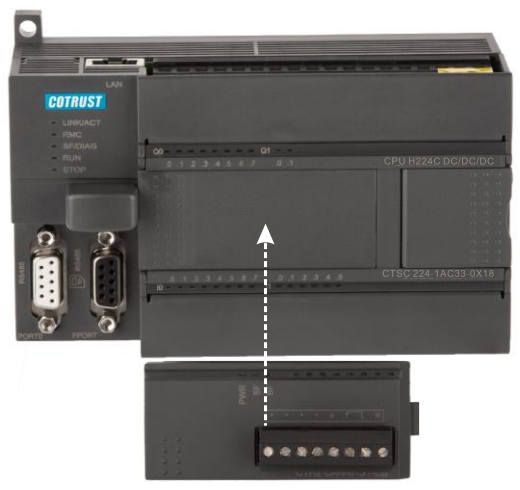

充电桩专用控制器H224C
本机集成双独立CAN口，并可再扩展一个CAN通讯扩展板。
12KB程序空间/8KB数据空间
24VDC电源，8DI/10DO晶体管输出
1个PPI，1个自由通信口，
1个以太网口，2个CAN口
1. 强大通信能力，满足不同设备通讯要求
——以太网、PPI、MPI、CAN、自由通信协议
2. 支持CAN自由口编程，调用库实现BMS和充电桩的通讯
3. 超强系统扩展：支持7个扩展模块，支持扩展板
4. 远程批量更新程序，满足充电桩升级程序需求
5. 远程批量监控数据，轻松联网，顺利获得数据库与第三方软件无缝对接
6. 相比嵌入板，DB真·人(中国)PLC更易扩展和稳定可靠，便于维护
7. 给予灵活的OEM方案
充电桩专用控制器H226XC (高性能)
本机集成双独立CAN口，符合国家行业标准。
72KB程序空间/110KB数据空间，24VDC电源，8DI/10DO晶体管源输出，2个PPI/自由通讯口，1个以太网通讯口，2个CAN口
1. 集成1个以太网口和2个RS485通讯口，满足不同设备通讯要求
2. 支持CAN自由口编程，调用库实现BMS和充电桩的通讯
3. 数据永久保存
4. 支持模拟量、PWM和RS485扩展板
5. 远程批量更新程序，满足充电桩升级程序需求
6. 远程批量监控数据，轻松联网，顺利获得数据库与第三方软件无缝对接
7. 相比嵌入板，DB真·人(中国)PLC更易扩展和稳定可靠，便于维护
8. 给予灵活的OEM方案

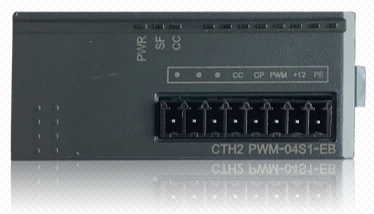

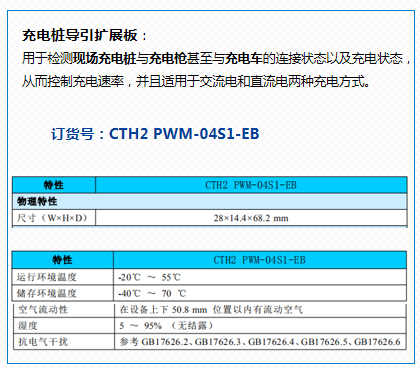

充电桩充电引导板: EBH-PWM
充电桩控制器
安全，稳定，可靠
抗ESD、抗EFT，严格的工业环境适应性测试，顺利获得CE认证；
三防处理，适用各种恶劣工业环境；
输出短路保护、过流保护；
用户程序、数据永久保存；
多重密码保护，更有核心程序单向下载功能，永久保密；
通信接口防雷处理，可靠性高；
总线抗干扰能力增强。
指令集中丰富
指令个数：基本指令144条、应用指令102条；
浮点运算指令；
PID指令向导；
高速输入向导；
网络读写向导；
人机交互界面向导。
高速、大容量
逻辑运算速度：0.15µs；
浮点运算速度：8µs；
PID指令速度：18µs；
