CTSC-200系列PLC在恒压水泵系统中的应用
本文介绍CO-TRUST系列PLC在柴油机消防泵组的应用。
此柴油机消防泵组为严格按照国家标准GB6245-98《消防泵性能要求和试验方法》及美国消防协会标准NEPA20《离心消防泵的安装》等标准研制开发的一种新型消防设备，该系列设备按所配用的消防泵（单级单吸式、单级双吸式、节段多级式）可分为三类设备，设备压力、流量范围广，其应用几乎能满足消防所需的各种场合。
设备具有启动特性好、过载能力强、结构紧凑、维修方便、使用简单、自动化程度高等特点，是一种先进、性能可靠的消防设备。
一、工艺介绍
自动消防供水系统通常由稳压泵、电动泵（主泵）、自动柴油机泵（备泵）组成，工作原理为：平常管网压力在P1（低压）~P2（高压）之间，低于P1稳压泵起动，压力升至P2停泵，由于管网泄露P2慢慢下降至P1，稳压泵又起动，如此往复保持压力在P1~P2之间，当用水量大增，稳压泵无法维持P1很快下降至P3，电动泵起动，压力上升至Pw并满足消防用水。如停电或电动泵有故障，压力由P3继续下降至P4则自动启动柴油机泵，压力上升至Pw并供水，电动泵或柴油泵停泵须人工判断后手动停泵，如估计管网泄露较多，则需增加稳压罐或将稳压泵常开，以便启动频繁。

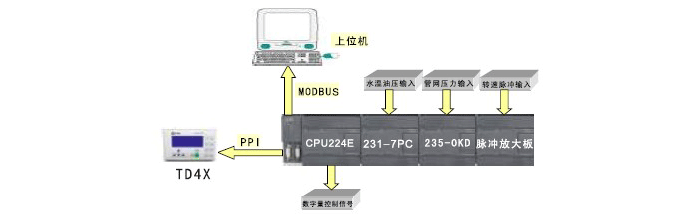

二、电气控制系统方案
配置清单：
1、主机采用CO-TRUST 的CPU224主机和CO-TRUST TD400文本显示屏进行控制；
2、水温和油温采用CO-TRUST系列的CTSC 231-7PC32热电阻模块进行采集，量程采用300Ω FS Resistance。
3、管网压力采用CO-TRUST系列235-0HC32模拟量输入模块；
4、水泵转速采用CO-TRUST公司专门为客户设计的放大模块将0-1V的脉冲信号放大为0-13V的脉冲信号（注意0V为有效信号），对柴油机转速准确测量；
三、控制要点
1)；能实现对温度，油压，转速的精确测量；
2)；系统的抗干扰性要强，能适应恶劣环境；
3)；系统除了由TD400完成监控外，还需要通信口与上位机进行MODBUS通信，组成网络。
四、总结
整个系统采用CO-TRUST系列PLC，配置简单紧凑；经测试运行稳定，模拟量采样精确。使用CPU224上PPI口与TD400通信完成对系统的监控，剩余的FRPORT口还可以与上位进行各种协议的通信，容易实现扩展。整个系统降低了成本的同时，提高系统的稳定性和扩展性。
-
